1.1. Esquema y PCB del microPLC para arduino

Esquema del microPLC, autómata programable con entradas digitales optoacoplada y salidas digitales por relé.

Atención, los siguientes esquemas son de la versión 1.0 no de la versión 1.1.

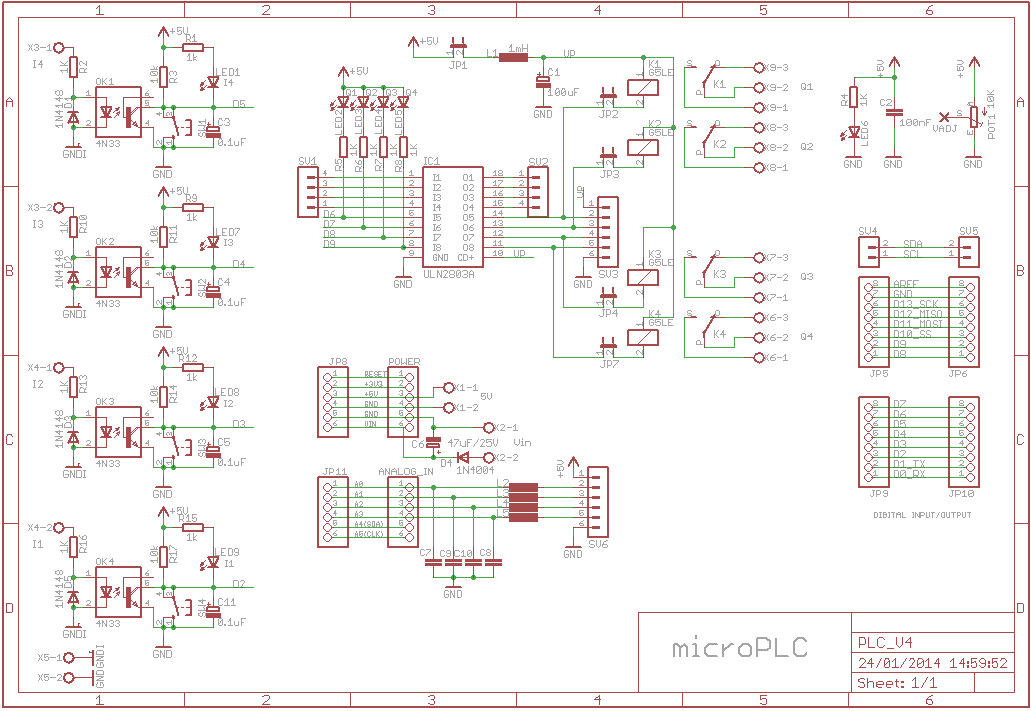

Esquema del micro PLC para arduino

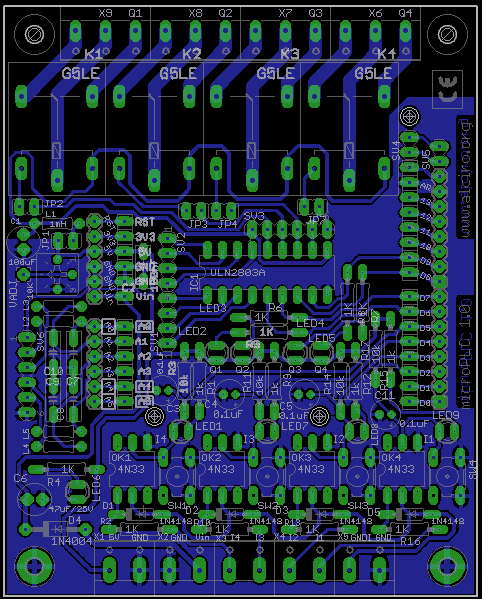

Placa PCB del micro PLC para arduino

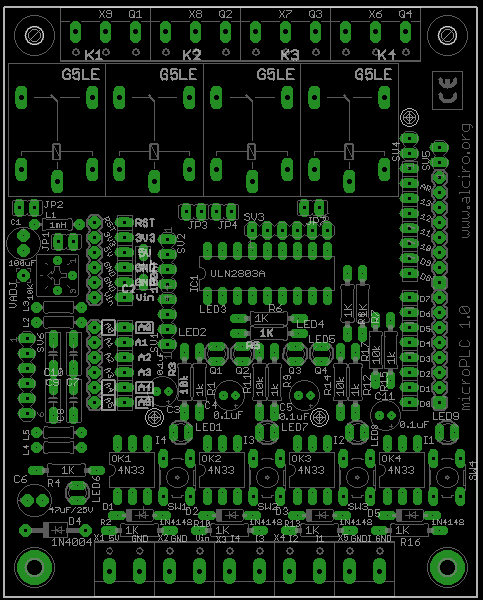

Placa PCB cara de componentes del micro PLC para arduino
