4. Correspondance des broches sur la prise HDMI vers DVI-D à HDMI
Le tableau suivant montre la relation entre les broches sur le connecteur HDMI avec prise DVI-D, indiquant les couleurs de fil pour chaque connexion. Les couleurs représentées pour le câble sont pour la TSK 1061, TSK 1060 pour la couleur noire de la broche (Hot Plug Detect) a été remplacé par le rose.
| HDMI Pin | Signal | Cable | Pin DVI |
| 1 | TMDS Données 2 + | Rouge | 2 |
| 2 | TMDS Données 2 au sol | - | 3 |
| 3 | TMDS Données 2 - | Blanc | 1 |
| 4 | TMDS Données 1 + | Green | 10 |
| 5 | TMDS Donnée 1 Ground | - | 11 |
| 6 | Données TMDS 1 - | Blanc | 9 |
| 7 | Données TMDS 0 + | Blue | 18 |
| 8 | Données TMDS 0 Terrain | - | 19 |
| 9 | Données TMDS 0 - | Blanc | 17 |
| 10 | TMDS Horloge + | Brown | 23 |
| 11 | Ground TMDS Horloge | - | 22 |
| 12 | TMDS Horloge- | Blanc | 24 |
| 13 | CCE | Violet | NC |
| 14 | Réservé (NC Non connecté) | Blanc | NC |
| 15 | Horloge DDC SCL | Jaune | 6 |
| 16 | Les données SDA DDC | Orange | 7 |
| 17 | DDC / sol de la CCE | Grey | 15 |
| 18 | Alimentation +5 V (50 mA max) | Rouge | 14 |
| 19 | Hot Plug Detect | Black | 16 |
Dans les figures ci-dessous montre le câble (HDMI vers DVI) avec le connecteur HDMI à une extrémité et DVI-D sur l'autre.
Raccordement connecteur femelle HDMI.

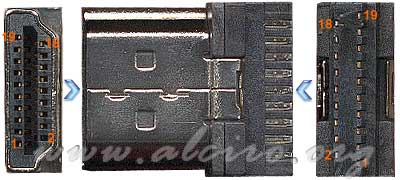

Détails des broches (pins) d'un connecteur HDMI mâle.
Raccordement connecteur femelle DVI.
Détails des broches (pins) d'un connecteur DVI mâle.
