Los diodos LEDs

Share |
 Espectro de luz visible

3. Los diodos Leds de potencia

Los diodos LEDs de potencia (Power LESs) están destinados a sustituir las tradicionales lámparas de incandescencia y entrar en competición directa con la lámpara fluorescente. Sus características los hacen adecuados para la iluminación general y perfectos para los entornos en los que el diseño y aptitudes cromáticas son relevantes. Destacan por su bajo consumo y su alto rendimiento energético que unidos a su larga vida de trabajo los hacen ideales para la iluminación en entornos domésticos y comerciales. Los fabricantes de los diodos Leds especifican en sus características una vida de trabajo de 50000 a 100000 horas, pero esta se puede alargar si el dispositivo (Power Led) se hace trabajar en condiciones óptimas. La temperatura de trabajo del diodo Led es primordial, como en cualquier semiconductor una correcta disipación del calor hará que la unión PN del diodo Led no alcance temperaturas excesivas. Una correcta alimentación por corriente constante evitará sobrepasar los límites de potencia disipada. Es recomendable trabajar por debajo de las especificaciones dadas por el fabricante, con una intensidad del Led del 80-90% de su corriente nominal no se reducirá en exceso su intensidad luminosa y prolongara da vida del Led de forma considerable.

En los siguientes apartados se analiza el funcionamiento de un diodo led de potencia de 10W con 650 Lúmenes de radiación luminosa.

3.1. Diodo Led de 10w y 650 Lumens

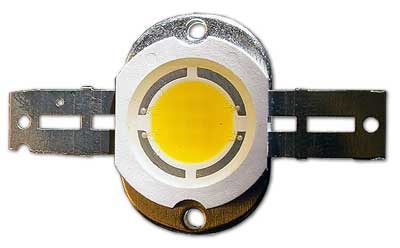

Diodo Led de potencia de 10W y 650 Lumens

Especificaciones

  • Long lasting: (over 100000 hours)
  • Source Material: InGaN
  • Emitting Colour: 10W HIGH POWER WARM WHITE LED 650 LUMEN
  • LENS Type: Water clear
  • Color Temperature: 3300~3800K
  • Luminous Intensity-MCD Typ: 650LM
  • Reverse Voltage:
  • DC Forward Voltage Typical:
  • DC Forward Current: 900 mA
  • Viewing Angle: 160 degree
  • Lead Soldering Temp: 260°C for 5 seconds

Absolute Maximum Rating (Ta = 250C)

PARAMETER MAXIMUM RATING UNITS
DC Forward Current 900 mA
Peak Pulse Forward Current (1) 1000 mA
Avg. Forward Current (Pulse Operation) 900 mA
Operating Temperature -40 to +100 ºC
Storage Temperature -40 to +120 ºC
Lead Soldering Temperature 2600C for 6 seconds (1.0mm or 0.63 inch from Body)

1) Pulse conditions of 1/10 duty and 0.1msec width, for long operating life, max. of 20mA recommended


Electro-optical Characteristics (Ta = 250C)

PARAMETER SYMBOL CONDITIONS MIN. TYP. MAX. UNIT
Forward Voltage VF IF = 900mA 11 12 14 V
Reverse Voltage VR IR = 900mA - - - V
Dominant Wavelength λD IF = 900mA   X = 0.31 y = 0.32
Viewing Angle 2θ1/2 IF = 900mA   160   Deg.
Luminous Intensity IV IF = 1800mA - 650 - LM

3.1.1. Curva característica del Diodo Led

La curva característica del diodo led representa la relación entre la caída de tensión en los terminales ánodo y cátodo y la corriente que circula a través del ánodo.

La curva real del diodo led de potencia de 10w se puede ver en la siguiente figura. De ella se desprende que las características indicadas por en fabricante que se pueden observar en el apartado anterior no corresponden con el diodo led real. La respuesta del diodo led mostrado en la figura es el resultado de medir la tensión en los bornes del diodo led (ánodo-cátodo) en función de la corriente de ánodo, alimentando el diodo led mediante una corriente constante desde 10mA hasta la corriente máxima directa de trabajo. Se puede observar que para la corriente máxima de trabajo de 900mA la caída de tensión directa en el diodo led es de 9,33V, muy distante de la indicada por el fabricante, 12V.

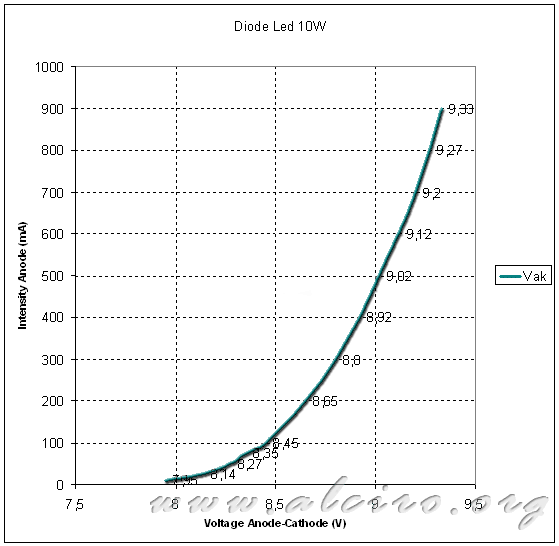

Curva característica del Diodo Led de 10W
