Impresora alciro-3D printer

Share |
 Galería de imágenes de la impresora alciro-3D
1. Estructura de aluminio impresora alciro-3D

2.2. Soportes de los motores

Soporte de los motores paso a paso para el timo nema 23

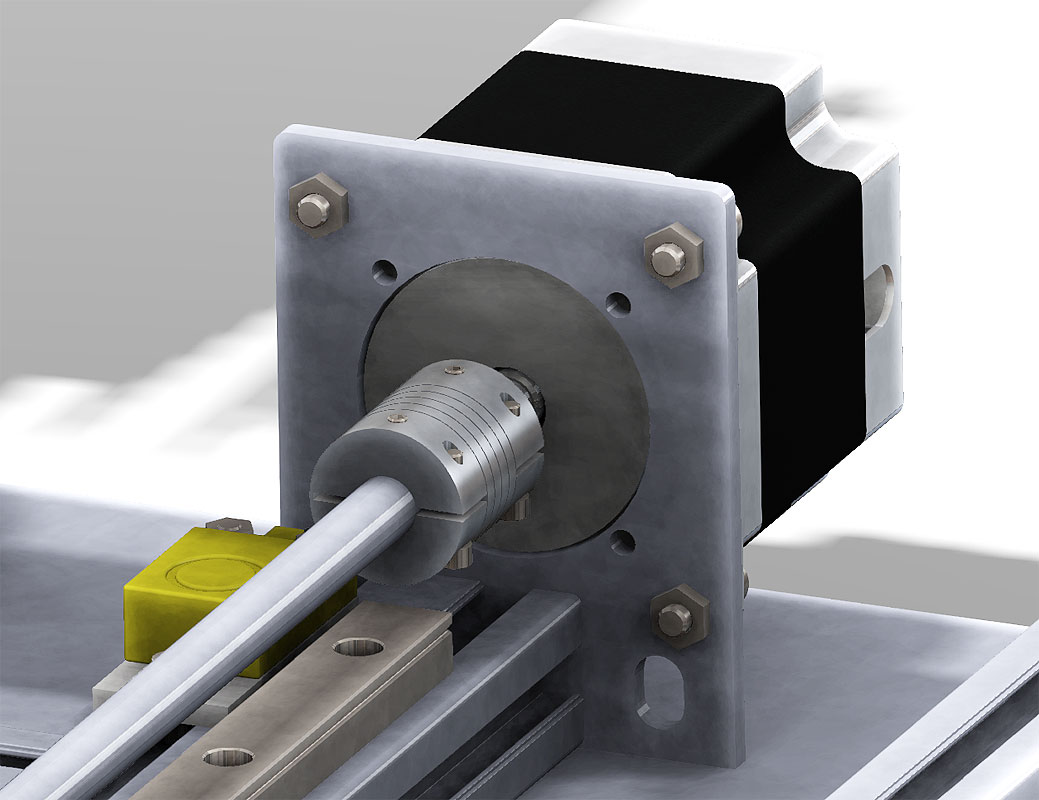

Soporte motor paso a paso Nema 23
Soporte motor paso a paso Nema 23 vista posterior

Descargas para el motor Nema 23 y Nema 17


En el diseño se han utilizado motores Sanyo que son equivalentes a los nema 23, con las mismas medidas. Se utilizan este tipo de motores por disponibilidad, en realidad en la impresora se han de poner motores del tipo Nema 17 que son más pequeños, menos pesados y bastante más económicos.

Incluso se puede barajar la posibilidad de utilizar motores más pequeños tipo Nema 14, debido el efecto multiplicador de fuerza que ejercen los husillos, con menos par podemos trabajar con la misma fuerza sin pérdida de pasos, al mismo tiempo consumimos menos energía y los drives no se calientan. En este caso con los motores están trabajando a 0,5A y 100mm/seg sin problemas.
