4.1. Node Red programa ejemplo
Programa ejemplo de comunicación mqtt entre ESP32 y Node-Red
![Node-Red programa ejemplo](/images/alciro/1474_node-red-mqtt-ejemplo.png)
Node-Red programa ejemplo

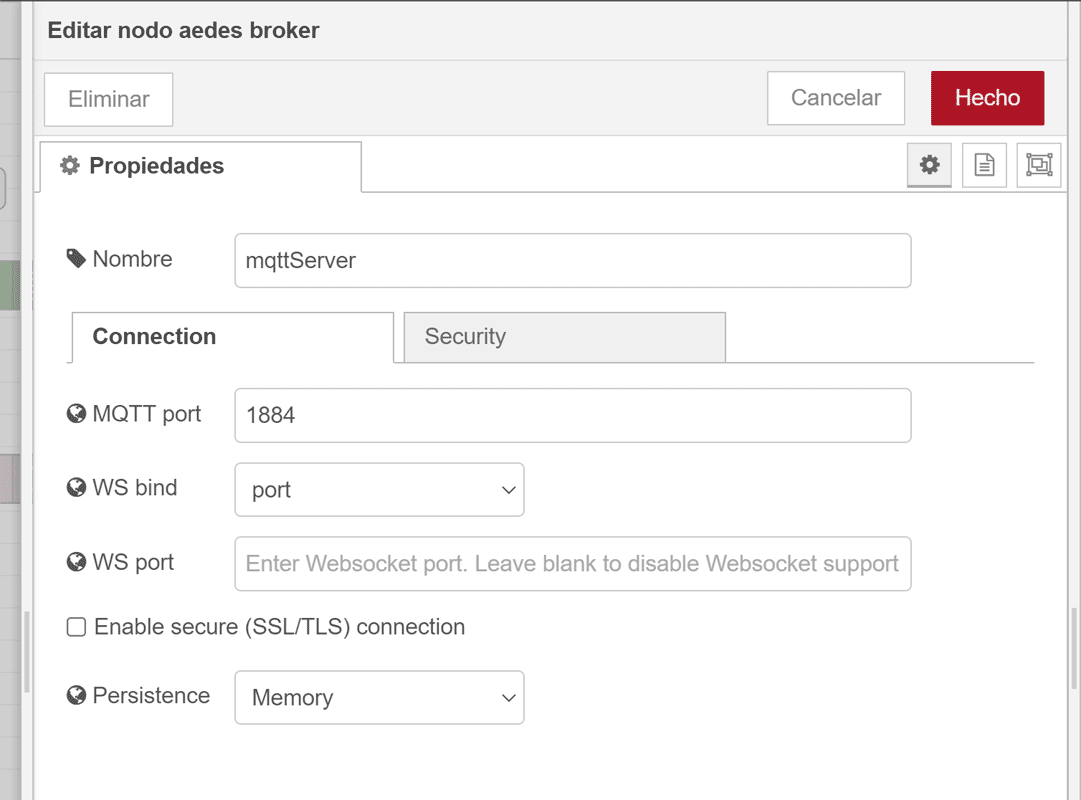

En primer lugar situamos el servidor mqtt. Utilizamos el broker de aeades "node-red-contrib-aedes", esto permitirá a node red trabajar directamente como broker, si necesidad de un broker externo como mosquito. En la configuraciñon por defecto se utilza el puerto 1883, en nuestro caso este puerto está ocupado por otro servidor y lo hemos cambiado al 1884.
![Node-Red mqtt server](/images/alciro/1477_node-red-mqtt-server.png)
Node-Red mqtt server
![Node-Red interruptor](/images/alciro/1475_node-red-mqtt-switch.png)
Node-Red interruptor

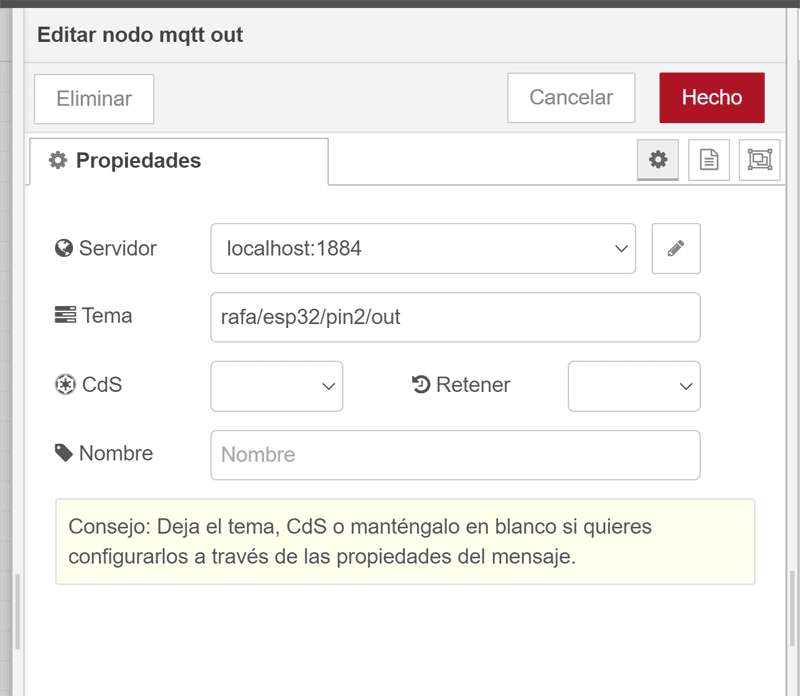

![Node-Red mqtt out](/images/alciro/1476_node-red-mqtt-out.png)
Node-Red mqtt out

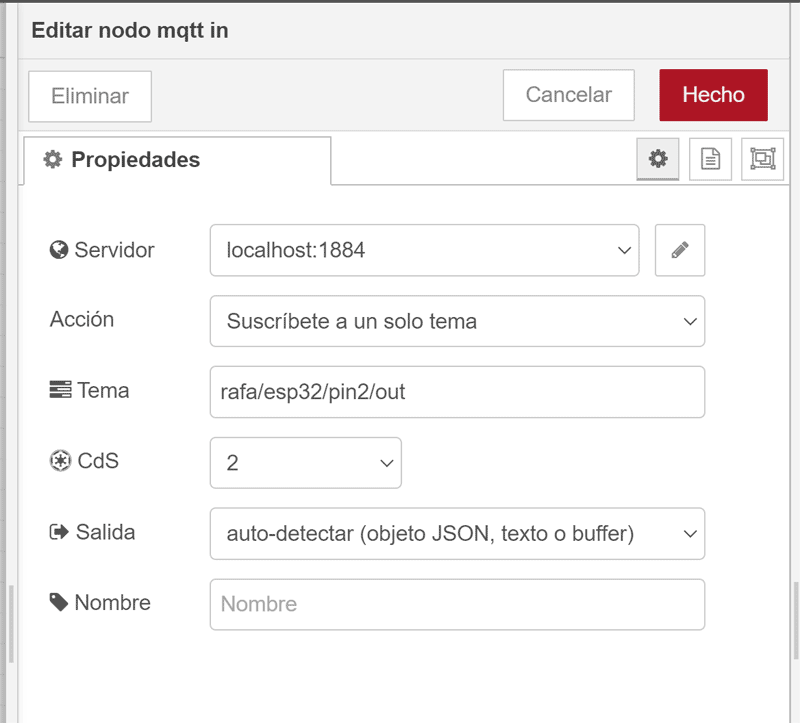

![Node-Red mqtt in](/images/alciro/1478_node-red-mqtt-in.png)
Node-Red mqtt in

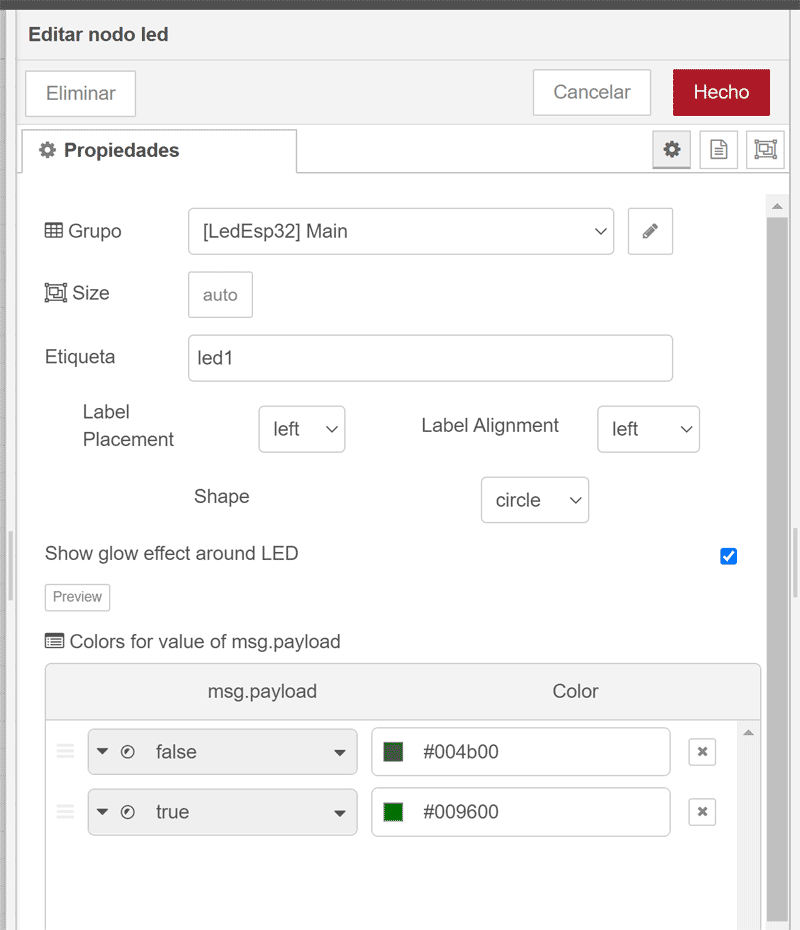

![Node-Red mqtt led](/images/alciro/1479_node-red-led.png)
Node-Red mqtt led

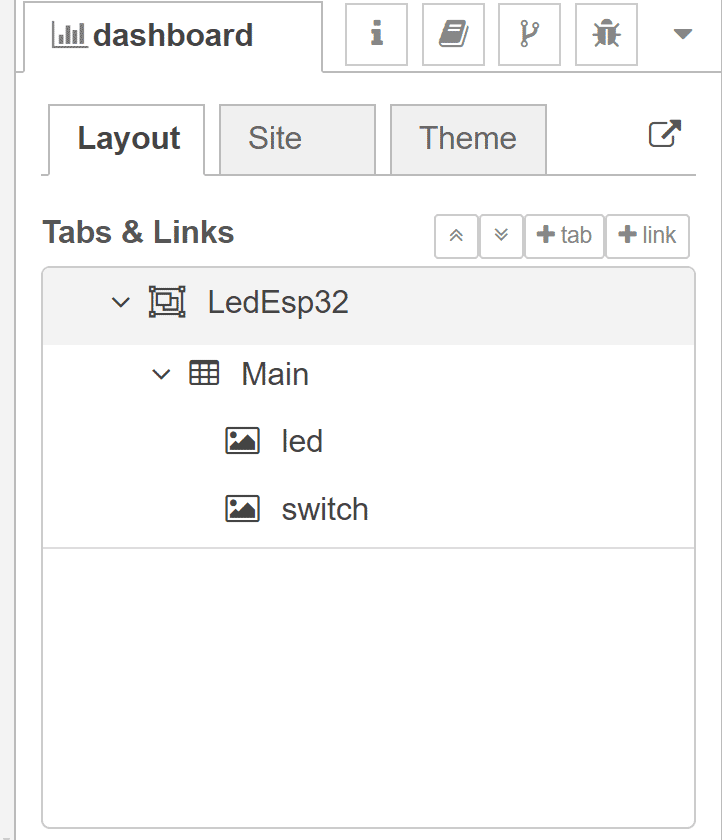

![Node-Red dashboard Tabs Links](/images/alciro/1480_node-red-dashboard-tabs-lin.png)
Node-Red dashboard Tabs Links

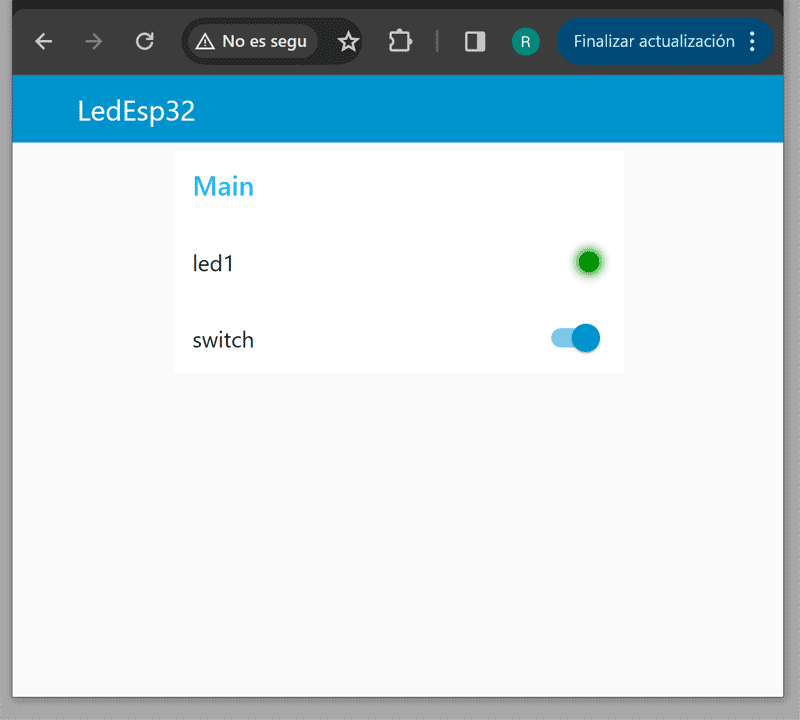

![Node-Red dashboard](/images/alciro/1481_node-red-dashboard.png)
Node-Red dashboard
