4. Smart Home Automation Anlagen in Wohngebäuden

In diesem Abschnitt detaillierte Beispiele von Smart Home-Automation-Installationen in Wohnungen, auf dem Schaltplan auf dem Grundriss Infos möglichen Home-Automation Installation von microHomeLan basiert.

4.1. Automatisierung aus einem Zimmer mit Automatisierung

Beispiel für Home Automation Installation in einem Raum mit gemischten Beleuchtung mit LEDs LEDs und herkömmlichen Lampen.

Die folgende Tabelle enthält die physikalische Layout der Lichtpunkte und die Elemente der traditionellen Steuerung durch Schalter oder Schalter.

Die Lichtpunkte sind Werte, die durch die folgende.

• 4. Led Beleuchtung der rechten Seite des Raumes.
• 5. Led Beleuchtung der linken Seite des Raumes.
• 6. Beleuchtung Nachttischlampe rechts.
• 7. Beleuchtung Nachttischlampe rechts.

Die Schalter mit den Punkten zugeordnet sind über Tasten (kein Bedarf an der Macht ist) ersetzt.

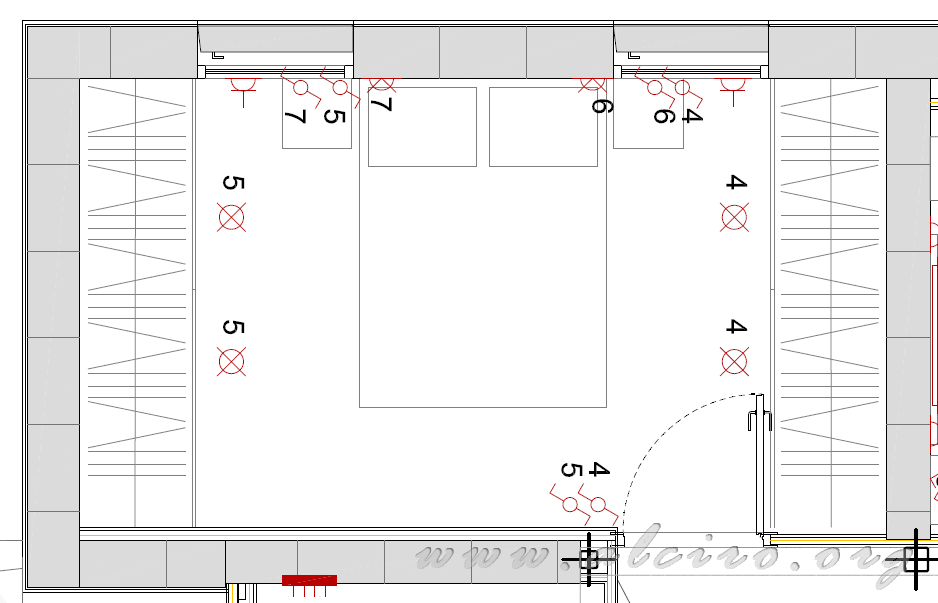

Istalación Raum für Heimautomatisierung

Domotic

Die folgende Abbildung zeigt eine mögliche Verteilung Automatisierung der Installation eines Raumes. Die Home-Automation-Controller integriert Effekt in einer Verteilerdose im Zimmer, angemessen in der Regel befindet sich in der am Ort der Minimierung der Gesamtlänge der Leitungen, was zu geringeren Materialkosten und reduziert Verluste durch Joule. Allerdings ist die Situation der Fall Gegenstand zahlreicher struktureller Faktoren Konditionierung.

Für die Installation passen die beste Route ist durch die Decke, ein Ort, schnelle Zugang zu allen Punkten des Raumes und vermeidet die Bildung von Rassen / Verfolgungsjagden.

Die Home-Automation ist Immobilien gelten als ein Element der Automatisierung in. Siehe Abschnitt Gebäudeautomatisierung, Energiemanagement TECHNISCHE UND SICHERHEIT Wohnungen und Gebäude (ITC-BT-51) der REVT.

Stromkabel

• 4. 2x1, 5mm ² (Minimum) Led Beleuchtung der rechten Seite des Raumes.
• 5. 2x1, 5mm ² (Minimum) Led Beleuchtung der linken Seite des Raumes.
• 6. 2x1.5mm ² + Erde (Mindest-) Beleuchtung Nachttischlampe rechts.
• 7. 2x1.5mm ² + Erde (Mindest-) Beleuchtung Nachttischlampe rechts.

Die Stromkabel sind Land aufgeteilt in zwei Gruppen, die Beschäftigten zu 220Vac (6 und 7) sowie die Arbeitsbedingungen zu 24Vdc (4 und 5), Vorschriften jeweils beide unterzogen werden, um elektrische in Kraft. In unserem Fall Low-Voltage elektrotechnischen Verordnung (en) hält die Automatisierung Netzwerkkabel und Niederspannungsanlagen. Siehe Abschnitt eine sehr geringe Spannung EQUIPMENT (ITC-BT-36) der REVT.

RETB, Artikel 4. Klassifikation von Stress. Frequency Networks.
1. Für die Zwecke von den Anforderungen dieser Verordnung sind Niederspannung elektrischen Anlagen klassifiziert Nennspannungen zugeteilt werden, wie folgt:

	AC (RMS)	DC (arithmetisches Mittel)
Niederspannung	A ≤ 50V	A ≤ 75V
Üblicher Stress	50 <A ≤ 500V	500 <A ≤ 1000V
Besondere Spannung	75 <A ≤ 750V	750 <A ≤ 1500

Steuerkabel

• UTP 2, 4, 8 Dirigent + Masse von AWG22 bis AWG26 Abschnitt

Die Steuerleitungen müssen nicht haben sehr strenge Spezifikationen, wie sie arbeiten 1mA bis 5V mit einem Strom kleiner als, kleiner Kommunikationskabel Signal ist ein beliebiger gültiger für diese Funktion.

Zum Schutz der Fahrer die Kontrolle über elektromagnetische Störungen abgeschirmt werden kann Kabel vom Typ FTP

Die Montage der Kabel in der Raumautomation

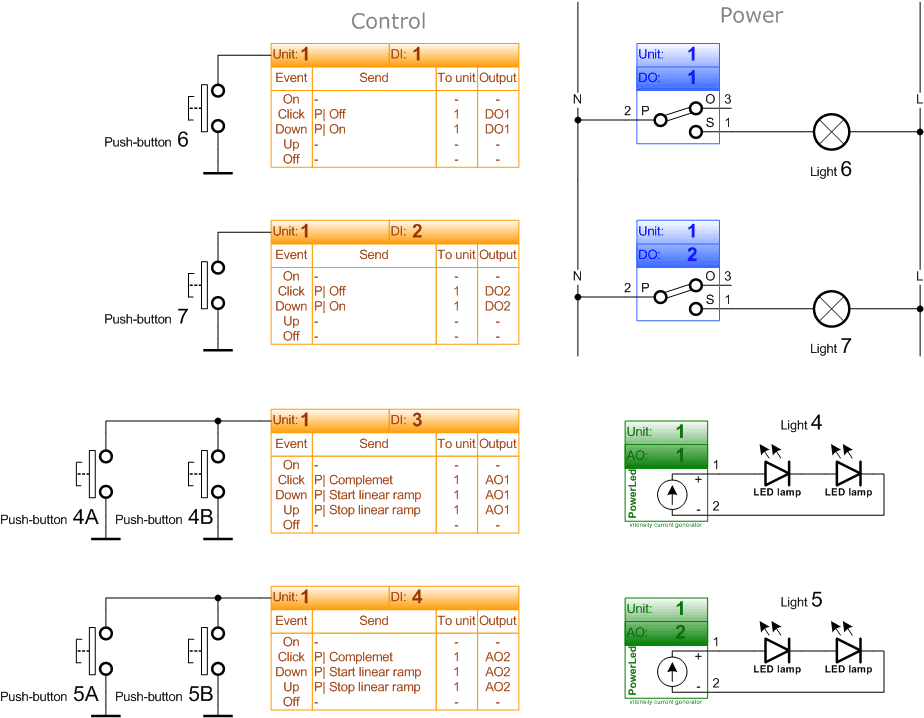

Control-Programm Raumbeleuchtung

Verstärker

• DO1 Digitalausgang 1 (10A) des Unit1 an eine Nachttischlampe rechts 6.
• DO2 Digitalausgang 2 (10A) des Unit1 an eine Nachttischlampe links 7.
• 1 analoger Ausgang AO1 (Powerled) der Unit1 an zwei LED-Lampen 4 (<12V jeder).
• 1 analoger Ausgang AO2 (Powerled) der Unit1 an zwei LED-Lampen 5 (<12V jeder).

Control

• 1 Digitaleingang DI1 der Unit1 6 verbunden mit den Druckknöpfen.
• DI2 Digitaler Eingang 2 des Unit1 7 verbunden, um einen Stoß.
• 3 digitale DI3 der Unit1 4 verbunden mit Knöpfen.
• DI4 Digitaleingang 4 des Unit1 5 verbunden, um einen Stoß.

Programm

• Lampen

Dabei kurzes Drücken <0,25 sec in der Schaltfläche Click-Ereignis auftritt, wird verwendet, um den Befehl zu senden Abschaltung, Off-Prozess. Wenn Sie eine lange und anhaltende Presse> 0,25 Ins Down-Ereignis tritt ein, die verwendet wird, um zu bestellen senden Sie die Aktivierung, Am Prozess. Wenn Sie eine lange drücken schaltet die Lampe ein, wenn Sie ein kurzes Drücken schaltet die Lampe aus durchführen. Siehe Abschnitt 3.1.3.

• Leds

Bei der Durchführung einer langen Tastendruck startet glatten linearen Rampe, wenn die Beleuchtung stimmt, die Taste loslassen, stoppt die Rampe und den Wert speichern. Dabei kurzes Drücken aktiviert oder deaktiviert die LED vor gespeicherten Wert. Um wieder Licht hat nur den Prozess des linearen Rampe die Taste gedrückt halten, und so weiter beginnen. Siehe Abschnitt 3.4.4.

Istalación Steuerprogramm Zimmer Smart Home Automation
