2. MicroHomeLan Home Automation Controller, Schritt für Schritt
Hier sind die Schritte für ein Home Automation Netzwerk Programm μHLan genommen werden. Basierend auf die Notwendigkeit, den Schaltplan mit Anschlüssen und Element zu erstellen. Mit dem Power-Down System zu verwenden, wird das Projekt erstellt definieren die Namen der Einheiten, Eingänge und Ausgänge, und schließlich nach dem gleichen Zeitplan erstellt globale Aktien und geplante Veranstaltungen.
Automation Netzwerkverbindung
Um die Netzwerk-Treiber müssen Ulan Ulanen führen eine Kommunikation zwischen einem PC und Netzwerk. Mit Universal-Adapter USB auf RS-485-Anschluss ist netzwerkfähig gemacht mit jedem Home-Automation. Sie können unter Verwendung der Verbindung mit den Anschlüssen Ulanen, uHLanB (RJ45-Stecker des CPU) oder RS-485 Hilfs-Blöcke Eingang befindet sich auf dem Motherboard (mit Klemme), Bild wie in der.
Anschließen uns www.microhomelan.net erstellen oder ändern können unsere Projekte Heimautomatisierung zu Hause jederzeit ändern können Netzwerk die Funktionen von Geräten, die mit den, und machen die Programmierung von Home-Automation-Zentren in wenigen Sekunden. Gleichzeitig können usw. machen eine manuelle Steuerung von Sensoren und Aktoren, indem bestimmte Befehle an den zentralen Heimautomatisierung zu starten, stoppen, erblinden, aktivieren Sie die Bewässerung des Gartens, schalten Sie die Waschmaschine Sie können auch den Status des Elements, Temperaturfühler, Ebenen, Drücke, etc. Beleuchtung. Alle, ohne irgendwelche Software auf Ihrem PC installiert haben, ist aller-Steuerung über einen Browser.

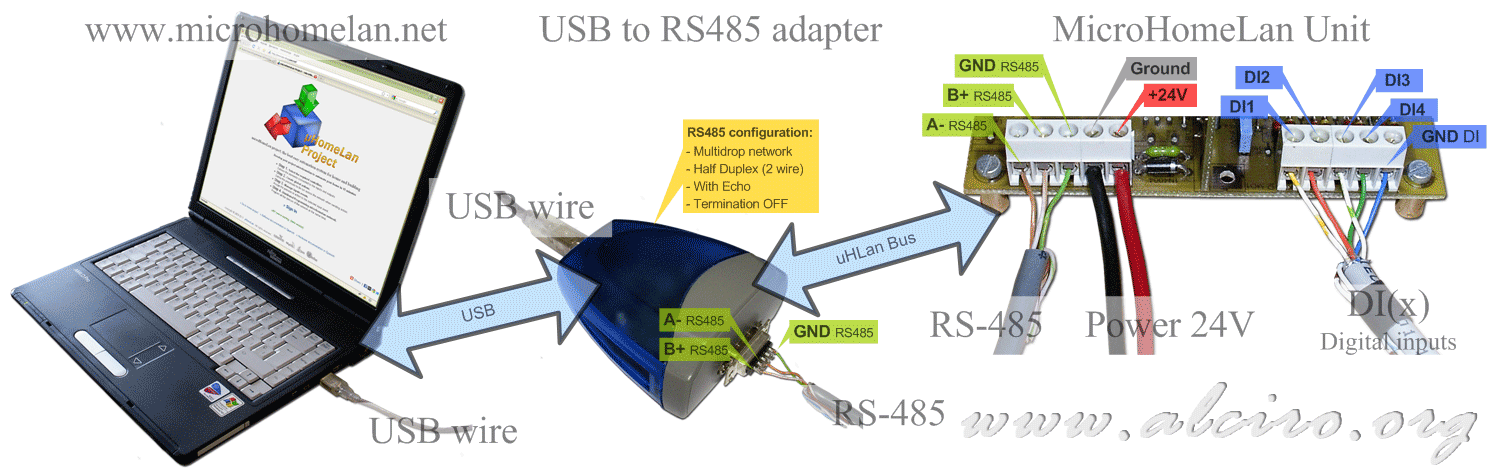

Automation Netzwerkverbindung zu einem Personal Computer PC zur Programmierung
Konfigurieren des USB-Adapter zu RS-485 für Heimautomatisierung
- Network) konfiguriert Multipunkt (Multidrop-Netzwerk
- Zwei-Leiter-Anschluss (2-Draht Halbduplex)
- Aktivieren Sie das Echo (mit Echo)
- Deaktivieren Netzwerk Abschlusswiderstände (Terminierung OFF)
- Off-line Handel CTS (CTS OFF)
Die Konfiguration dieser Adapter je nach Modell und Hersteller, hat zu berücksichtigen, die folgenden Bedingungen:
- Es ist nur zu ermöglichen Übertragung TxD-Treiber bei der Übertragung.
- Die Empfangsleitung RxD muss immer aktiviert sein.
2.1. Der Schaltplan
Das erste, was zu tun ist, um das Muster der Home-Automation-Installation zu schaffen. Wir übernehmen eine der einfachsten Fälle:
Als einen Schalter drücken Zustand ändern
Beispiel für die Verwendung eines Schalters als eine Umstellung auf zentrale Steuerung einen digitalen Ausgang an Heimautomatisierung Speisesaal, dass das Licht hat den Anschluss einer 100W Halogenlampe als.
Verstärker
- DO1 Digitalausgang 1 (10A) des Unit1 an eine Halogenlampe.
Control
- 1 Digitaleingang DI1 der Unit1 mit einem Schaltgerät verbunden.
Programm
Dabei kurzes Drücken <0,25 sec in der Schaltfläche Click-Ereignis auftritt, kann verwendet werden, um den zu schicken, um Antrieb umgekehrt den Zustand eines. Wenn Sie eine Tastenkombination aktiviert die Lampe, wenn führen Sie einen zweiten Klick kehrt der Staat aus der Lampe, und so weiter.

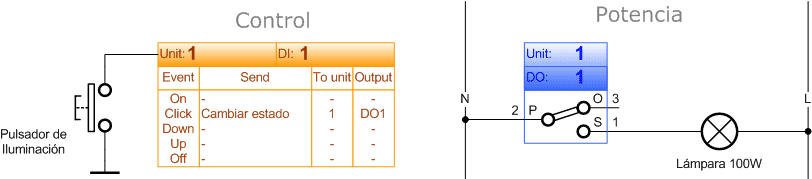

Schaltplan
