1. Elementos gráficos

Distintos elementos que se pueden encontrar en un esquema.

1.1. Componentes (Parts)

Los diferentes componentes electrónicos que forman parte de un esquema, estos se encuentran en las librerías de cada fabricante, como resistencias, condensadores, circuitos integrados etc.

Componentes Parts

1.2. Hilos (Wire)

Las conexiones eléctricas entre los diferentes elementos del esquema.

Hilos Wire

1.3. Conjunto de hilos (Buses)

Conjunto de hilos dentro de un mismo conductor como una manguera de conductores.

Conjunto de hilos Bus

1.4. Uniones (Juctions)

Indican una unión física entre hilos y buses.

Uniones Juctions

1.5. Alimentación (Power Objects)

Indican las patillas que se unen a una fuente de alimentación. El nombre del Power Object determina a que terminal de la alimentación está conectado. Dos Power Object con el mismo nombre están unidos eléctricamente entre si.

Alimentación Power Objects

1.6. Conexión entre hojas (Module Port)

Los Module Port permiten las conexiones de señales entre diferentes hojas de esquemas planos o de tipo jerárquico.

Conexión entre hojas Module Port

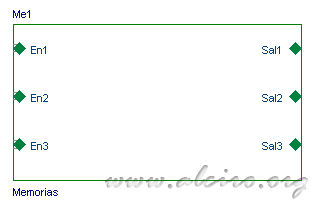

1.7. Símbolos de hoja (Sheet Symbols)

Elementos para la realización de esquemas jerárquicos. Se puede partir de un esquema en bloques o de un esquema con bloques, representando cada bloque otro esquema que se encuentra en una hoja diferente.

Símbolos de hoja Sheet Symbols

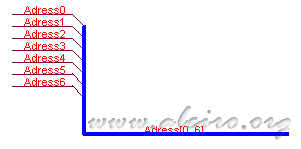

1.8. Etiquetas (Label)

Las etiquetas son informaciones que se proporciona al programa para identificar pistas de conexionado (hilos y buses). Estas representan conexiones entre los hilos o buses que tengan el mismo nombre. Representan una forma sencilla de realizar conexiones, pero tan sólo son validas dentro de la misma hoja.

Etiquetas Label

1.9. No conexión (No Connection)

En algunos elementos como los circuitos integrados, a veces es necesario dejar al aire alguna patilla. Cuando se realiza algún informe de las conexiones eléctricas del esquema, el programa da una advertencia de todas las patillas que encuentra sin conectar, indicando un posible error o descuido. Colocando el elemento de no conexión, este error no se produce ya que se da por sentado que la patilla queda al aire.

No conexión No Connection

1.10. Texto (Text)

Se emplea para añadir notas aclaratorias y rótulos al esquema. No se ha de confundir nuca con una etiqueta (Label), esta realiza una conexión eléctrica, mientras que el texto no.

Texto Text

1.11. Cajetín (Title Block)

Cajetín del plano de un esquema, donde se indica  la compañía, el nombre del esquema, el número tamaño y revisión.

Cajetín Title Block

1.12. Partes de los elementos

Representación de las partes del cuerpo de los distintos elementos que forman un esquema.

Partes de los componentes

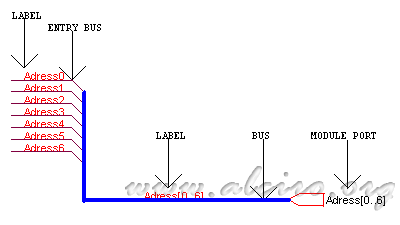

Elementos de conexión
Partes de la hoja de símbolos y el cajetín
