1. El cable HDMI (High Definition Multimedia Interface)
4. Correspondencia de las patillas en los conectores HDMI a DVI-D del cable HDMI
5. Construcción del cable HDMI a DVI

1. El cable HDMI (High Definition Multimedia Interface)

Los cables HDMI se pueden encontrar en el mercado de diversos fabricantes y modelos. Por ejemplo, la marca Tasker (www.taskercables.com)  dispone de dos modelos el TSK 1061 y el TSK 1060 destinados a las conexiones entre dispositivos HDMI (audio digital y equipamientos de video 1080) con una distancia menor a 10 y 30 metros respectivamente, según indicaciones del fabricante. En la siguiente figura se pueden apreciar los detalles de los conductores, el blindaje y el color de los hilos.

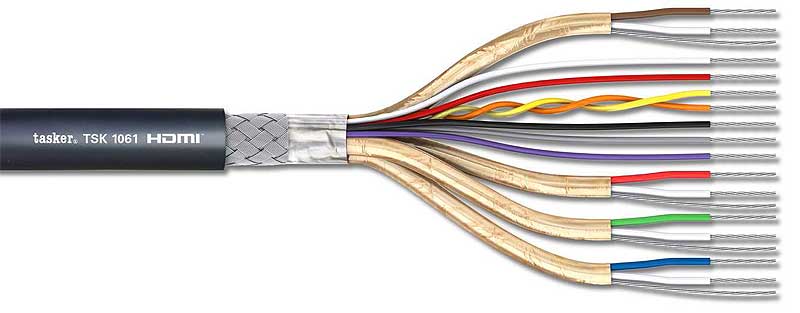

Detalle del cable HDMI y colores de los hilos.

Tabla comparativa de las características físicas y eléctricas de los cables HDMI.

tasker®_Code Cond. number Cond. number Nominal section
mm²
Cond. Format.
mm
External Core
Ø mm
External Cable diameter
mm
Conductor Resistance
Ω/Km ± 5%
Impedance
Ω ± 15%
Rated Voltage
AC V
TSK 1061 4x2 4x2x0,08
(28 AWG)
7x0,127 0,96 7,2 210 100 30
  +1x2 1x2x0,08
(28 AWG)
7x0,127 0,70   210
  +5 5x0,08
(28 AWG)
7x0,127 0,70   210
TSK 1060 4x2 4x2x0,22
(24 AWG)
7x0,20 1,6 10,0 90 100 30
  +1x2 2x20,22
(24 AWG)
7x0,20 1,0    90

  +5 5x0,22
(24 AWG)
7x0,20 1,0    90


Las características completas de los cables HDMI se pueden encontrar en los siguientes datasheets:
