2. El conector DVI (Interfaz Visual Digital)

El DVI (digital visual interface) o interfaz de vídeo digital, es un sistema de conexión para la transmisión de señales de video en formato digital. Su misión es sustituir al antiguo sistema analógico VGA utilizado por los monitores de TRC (Tubo de Rayos Catódicos) y dotar a los nuevos dispositivos visualizadores, monitores LCD, pantallas de video LCD/plasma y proyectores digitales la conexión con los ordenadores personales para obtener la máxima calidad de imagen que pueden ofrecer estos dispositivos digitales.

Ha sido desarrollado por el consorcio DDWG (Digital Display Working Group) o Grupo de Trabajo para la Pantalla Digital formado por grandes empresas de la electrónica de consumo y la informática como Intel, Compaq, Fujitsu, Hewlett Packard, IBM, NEC y Silicon Image con el objetivo de dar una solución conjunta de conexión entre las modernas pantallas digitales y los ordenadores personales (PC).

Detalle interno de un conector DVI macho.

2.1. Tipos de conectores DVI

El conector DVI (Interfaz Visual Digital) está pensado para la transmisión de señales digitales de video, pero para mantener la compatibilidad con el sistema analógico, se le ha dotado de unas patillas adicionales. En función de su aplicación, el conector puede presentar más o menos patillas. Se puede encontrar conectores solo analógicos (DVI-A), solo digitales con un canal de datos o de doble canal de datos (DVI-D) y la combinación de ambos sistemas, analógico y digital (DVI-I). Las siguientes figuras muestran la disposición de las patillas de los distintos conectores DVI hembra.

Conector DVI-A Analógico (Analog)
Conector DVI-D Digital de enlace simple (Digital Single Link)
Conector DVI-D Digital de doble enlace (Digital Dual Link)
Conector DVI-I Digital y Analógico de enlace simple (Digital & Analog Single Link)

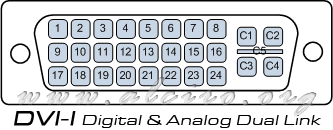

Conector DVI-D Digital y Analogico de enlace doble (Digital & Analog Dual Link)

2.2. Patillas de los conectores DVI

Patillas del conector DVI

El conector DVI se encuentra dividido principalmente en tres zonas:

  • TMDS. (Transition Minimized Differential Signaling) o Señal Diferencial con Transición Minimizada semejante a los sistemas de comunicación balanceados. Marcado en la figura por los colores marrones dispone de cuatro pares de cables trenzados uno para cada color primario del video el rojo, verde y azul. Cada dos pares dispone de una masa de protección específica marcada en color marrón oscuro. La señal de video se sincroniza con un par de cables trenzados en color marrón claro que dispone de su propia línea de masa. Con un enlace de video de puede transmitir señal de alta definición HDTV (1920 × 1080) a 60 Hz  (139 MHz) para obtener mejores definiciones y una mayor frecuencia de refresco el conector DVI incorpora un segundo enlace que en combinación con el primero proporciona resoluciones superiores al HDTV como HDTV (1920 × 1080) a 85 Hz  con (2 × 126 MHz) o WQXGA (2560 × 1600) a 60 Hz (2 × 135 MHz) entre otras.
  • Pug & Play. Marcado en color azul dispone de una serie de líneas en las que destacan las DDC (Display Data Channel), conexión serie Bus I2C con patillas SDA (datos) y SCL (reloj). Se utilizan para la detección y configuración de la pantalla cuando se conecta a un ordenador.
  • Analog. Sistema analógico, marcado en color verde incorpora un patilla (pin) para cada color fundamental RGB rojo, verde y azul con la de sincronismo analógico hacen compatible este conector digital con el sistema analógico, llegando a alcanzar un ancho de banda de 400 MHz.

Patillas (pin) de los conectores DVI.

Pin Señal Descripción
1 Datos 2- TMDS Enlace 1 digital -
2 Datos 2+ TMDS Enlace 1 digital +
3 Masa datos 2/4 Masa de protección
4 Datos 4- TMDS Enlace 2 digital -
5 Datos 4+ TMDS Enlace 2 digital +
6 SCL  Reloj DDC
7 SDA
 Datos DDC
8 Sincronismo vertical analógico
9 Datos 1- TMDS Enlace 1 digital -
10 Datos 1+ TMDS Enlace 1 digital +
11 Masa datos 1/3 Masa de protección
12 Datos 3- TMDS Enlace 2 digital -
13 Datos 3+ TMDS Enlace 2 digital +
14 +5 V Energía para el monitor en espera
15 Masa Retorno para 14 y sincronismo analógico
16 Detección Hot plug
17 Datos 0- TMDS Enlace 1 digital - y sincronismo digital
18 Datos 0+ TMDS Enlace 1 digital + y sincronismo digital
19 Masa datos 0/5 Masa de protección
20 Datos 5- TMDS Enlace 2 digital -
21 Datos 5+ TMDS Enlace 2 digital +
22 Masa del reloj Masa de protección
23 Reloj + TMDS Reloj digital + (Enlaces 1 y 2)
24 Reloj - TMDSReloj digital - (Enlaces 1 y 2)
C1 Rojo analógico
C2 Verde analógico
C3 Azul analógico
C4 Sincronismo horizontal analógico
C5 Masa (analógico) Retorno para señales analógicas
