3.1.4. 多传动控制

多个控制执行器在家庭自动化

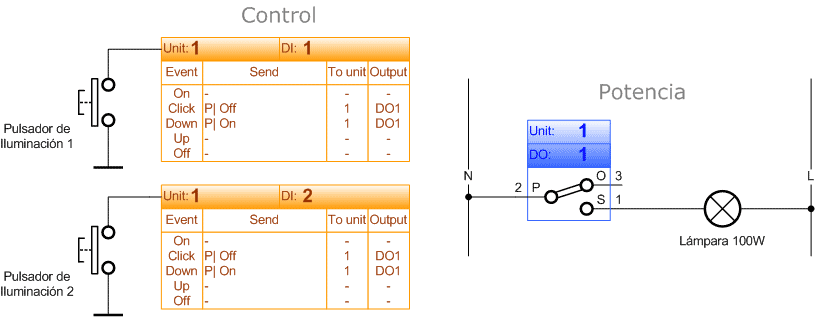

家庭自动化的巨大优势的是，你可以灵活组合的分布式控制各种执行机构和传感器之间得到一个。在这个例子中使用两个按钮来控制了工厂的自动化数字输出。

放大器

• DO1数字输出1（继电器10A条）的1单元连接到白炽灯。

控制

• 1个数字输入DI1的开关给该组1连。
• DI2的数字输入2 组1连接到交换机。

计划

正如在前面的例子，在做秒在按钮的Click 事件短期0.25按<时，用于发送关闭命令的进程 ， 关闭 。如果您执行长按和持续> 0.25宏按下事件发生，用于发送订单， 对过程的激活。适用于输入 DI1 和DI2。如果您执行长按打开灯泡，如果执行短按关闭灯泡。

控制按钮DI1和DI2的相互分隔在同一个房间（室），或在不同的房间的，每个人可以控制灯光连接到独立DO1可命令可以打开和关闭强制执行或由两个按钮废除。

有没有控件的数目限制，您可以有多个分布式控制执行器的具体行动。

3.1.5. 分布式多传动控制

照明控制多个分布式车道

示例和单元2分散控制系统在中央按钮1单元 1单元分布式控制一盏灯位置。

放大器

• DO1数字输出1（继电器10A条）的1单元连接到白炽灯。

控制

• 1个数字输入DI1的开关给该组1连。
• 1 DI2的数字输入的单元2连接到交换机。

计划

它执行相同的方案在上面的例子所示，您控制的 Click 事件过程，并分别发送下关和开 。唯一不同的是，事件的处理两个单元2数字输入，在不同的家庭自动化中心，组1。
