5.1. Die physikalische Schicht
Die Bus-Topologie ist linear vom Anfang bis zum des Netzes, wo die Belastungen Finishern platziert werden aus dem Ende des Busses Ende stellt diese Konfiguration das Rückgrat der Bus die kleine führt zu einer gewissen Länge ermöglicht.
Als Netzwerk mit integriertem Netzkabel selbst, die Länge und Dicke des Drahtes oder Abschnitt verwendet Einfluss auf die Geschwindigkeit der Kommunikation bestimmt die folgende Tabelle die Länge des Kabels in Bezug auf die Geschwindigkeit und die Art der Kommunikation Kabel verwendet.
| Data Rate | 125 kbps | 250 Kbps | 500 KBit / s |
| Dicken Stamm Kabellänge | 500 m | 250 m | 100 m |
| Rumpflänge mit dünnem Draht | 100 m | 100 m | 100 m |
| Oberkörperlänge Flachkabel | 380 m | 200 m | 75 m |
| Maximale Länge der Ableitung | 6 m | 6 m | 6 m |
| Gesamtlänge in den Ableitungen | 156 m | 78 m | 39 m |

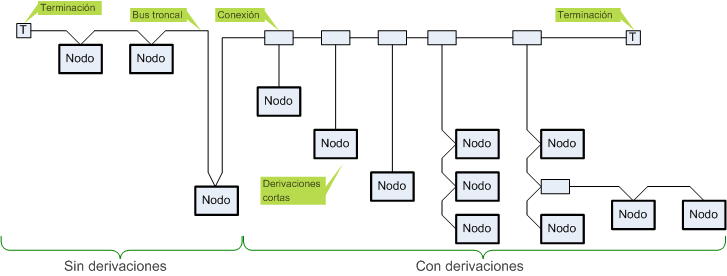

DiviceNet Bustopologie Knoten
Steckverbinder
Abhängig von der Art des Geräts und die Notwendigkeit für Point of Use können verschiedene Arten von Steckern verschlossen oder offen für das DeviceNet-Netzwerk zu verwenden. Geschlossen diejenigen verfügbar ist größer Anschlüsse (Mini-Style) oder kleinen (Mikro-Stil). In der offenen Anschlüsse können in enchufadle Anschlussblock oder Blöcke mit Schraubanschluss die manuelle Verbindung der Kabel ermöglicht gefunden werden.
| Draht Farbe | Identity Wire | Rund Usage | Aufruf-Flat |
| Weiß | CAN_H | Signal | Signal |
| blau | CAN_L | Signal | Signal |
| Kneipen | Drain | Schild | n / a |
| schwarz | V- | Macht | Macht |
| Netzwerk | V + | Macht | Macht |
Informationen über Standard-Steckverbinder für DeviceNet-Netzwerke.
DiviceNet Anschlüsse
DiviceNet Anschlüsse
5.2. Die Data Link Layer
Die Data Link Layer wird durch die Spezifikationen für die Mikrocontroller-Chip kann definiert.
(CAN oder CAN-Bus-Controller Area Network) ist ein Standardprotokoll Bus Netzwerktopologie so konzipiert, dass Mikrocontroller und Peripheriegeräte miteinander kommunizieren können direkt ohne einen Host-Computer.
DiviceNet Daten-Frame-Format
5.3. Die Netzwerk-Layer-und Transport
-
DiviceNet Kennungsbits
