3. Topologie der RS-485-Anschlüsse

Die RS-485 Standard besagt, dass jeder seiner Knoten Topologie verbunden mit der Übertragungsleitung Bildung einer Bus-Kette bekannt als. Jedes Element oder Knoten des Netzes (Treiber, Empfänger) ist Kabeln verbunden mit der Übertragungsleitung durch Kurz-Link.

Physikalische Eigenschaften, ist diese Art der Topologie die einfachste, die umgesetzt werden können. Aber im Gegensatz zu ihrer geringen Anforderungen an die Hardware, Software-Entwicklung ist, indem die Verfahren zur Kollisionserkennung und Schiedsordnung entwickeln kompliziert.

Die Schnittstelle mit dem Bus Typ Topologie kann oder) werden speziell für simultanes Dual-Kommunikation (Vollduplex nicht gleichzeitige Dual-(Halb-Duplex).

3.1. Punkt zu Punkt voll-duplex

Simultane Dual-Kommunikation (Vollduplex) erfordert die Verwendung von 2 Adernpaare (vier Leitungen) für die Kommunikation. Es hat die Übertragung und den Empfang mit separatem Kabel vom Sender zum Empfänger Element des anderen und umgekehrt zu trennen.

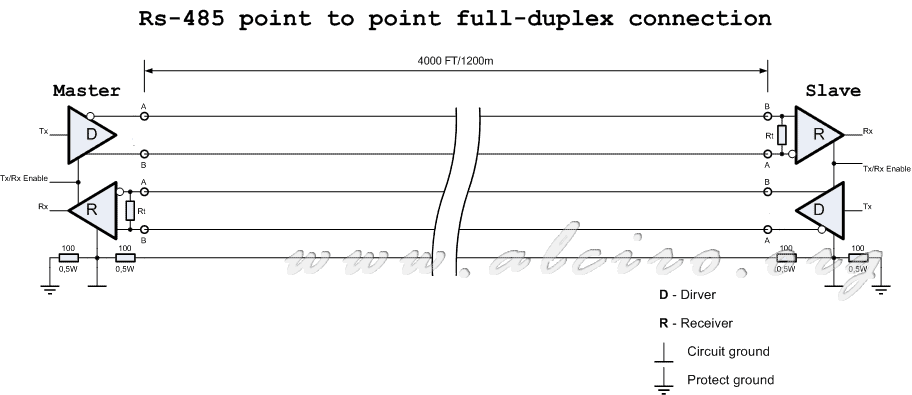

Beispiel für eine Punkt-zu) Nummer Dual-gleichzeitig (Voll-Duplex:

Punkt zu Punkt voll-duplex

3.2. Netzwerk von vier Multi-Point-Wireless

Kann Verbindung montiert werden Vier-Draht-Netze mit simultanes Dual-Kommunikation (Vollduplex) mit einem Anschluss ähnlich Punkt. Obwohl die Kommunikation zwischen zwei Knoten werden kann (Vollduplex) nur ein Netzknoten hat die Fähigkeit, andere kommunizieren mit allen, diesen Knoten ist) mit der Bezeichnung Master (Master, anderen Knoten sind die Sklaven genannt (Slave .) Slave-Modus kann keine Kommunikation zwischen ihnen, sie müssen immer mit dem Master kommunizieren.

Beispiel für ein Netzwerk von vier simultanen Dual-Wire (Vollduplex):

Red Vier-Draht-Multi-Element-

3.3. Red Zweidraht-Multi-Point-

Sie können ein drahtloses Netzwerk mit zwei so erheblich vereinfacht und die Verbindungen in der Kommunikations-Bus. Die rs2485 2-Draht-Netzwerke können nur kommunizieren nicht gleichzeitige Dual-(Halb-Duplex), was zu einer Form der Kommunikation Frage-Antwort.

Der Vorteil dieser Netze ist, dass man) montieren ein Multi-Master-Struktur (Multi-Master, dh jeder Knoten hat die Fähigkeit, andere miteinander kommunizieren. Offensichtlich alles einen Preis hat, ist der Schieds-und Kollisionserkennung wesentlichen in dieser Art von Netzwerk.

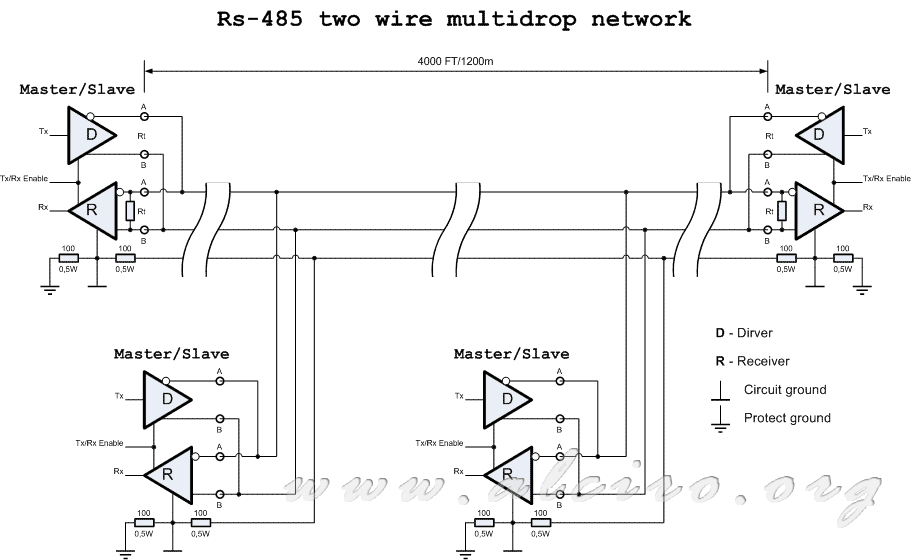

Beispiel für ein drahtloses Netzwerk aus zwei Dual-Keine gleichzeitige (Halb-Duplex):

Zwei-Leiter-Netz mit mehreren Elementen
