1.2. Ejemplo de esquema de potencia

Esquema de potencia
Símbolos de conexiones de potencia.

En la barra de herramientas de potencia seleccionamos el icono de conexiones de potencia para las líneas de alimentación del circuito.

Para mostrar la barra de herramientas se ha de acceder a Opciones->Barras de herramientas->Adaptar o haciendo clic con el botón de mano derecha del ratón sobre la zona de herramientas, activamos la barra de herramientas de Uniones.

Conexines

Al situar el conector aparece la página de propiedades en la que se establecen las características como nombre, sección, color, numero etc. En Nombre de potencial ponemos L1 para la primera fase.

Propiedades del componente

En la pestaña Datos de símbolos/funciones elegimos la Variante D que orienta el conector en el sentido deseado para los hilos de conexión.

Datos del símbolo y funciones

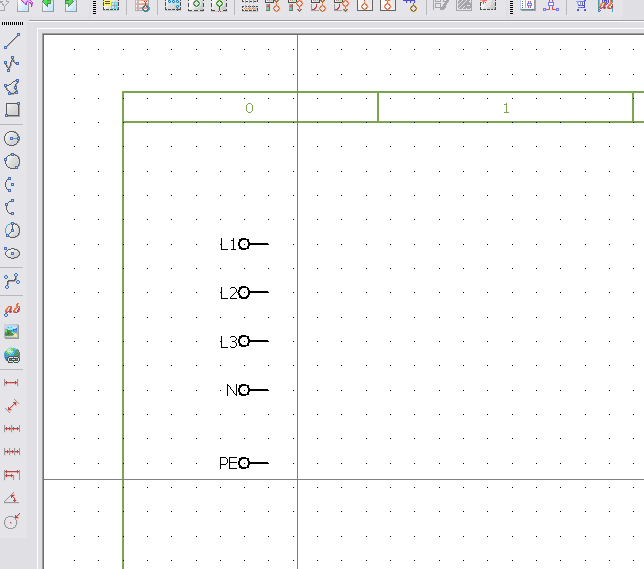

Repetimos los pasos anteriores para el resto de las fases situando la L2, L3, el neutro N y la línea de protección externa PE quedando de la siguiente forma.

Red eléctrrica
