1.1. Creación de páginas, esquemas con EPLAN

Una vez creado el proyecto, este se encuentra vacio y se han ir creando las páginas de dibujo.

Empezamos por la creación de la portada, en el menú páginas accedemos a Nueva...

Nueva página

Aparece la ventana de Página nueva en la que tenemos que especificar las características y el tipo de página que queremos crear.

Ventana página nueva

En Nombre de página completo: nos aparece una segunda ventana donde tenemos que indicar la instalación y el lugar de montaje, aquí podemos aceptar los nombre que nos propone el programa o indicar los nuestros.

Ventana nombre de página

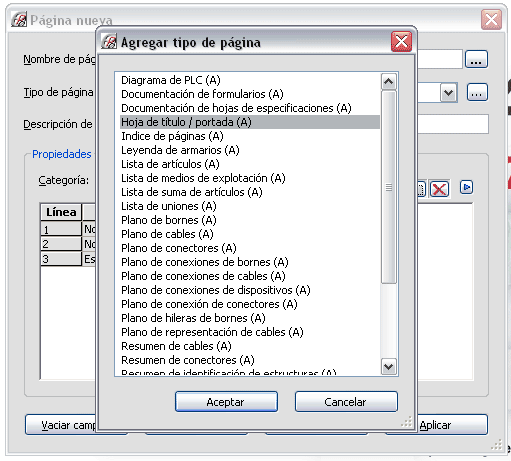

En agregar tipo de página se ha de seleccionar Hoja de título/Portada.

Tipo de página

Dentro del apartado de Propiedades, en el Nombre de formulario se selecciona F26_001 o accediendo a Examinar ... se muestran los formularios disponibles. Se selecciona el más apropiado a nuestro proyecto. Estas plantillas contienen las características típicas que se aplicaran en la creación de la portada.

Formulario

Determinados todos los parámetros se crea una hoja portada donde se recogen las características y datos relativos al proyecto tal como se muestra en la siguiente figura:

EPLAN página de portada o título

1.1.1. Esquemas eléctricos

Para el siseño del circuito se ha de crear una página apropiada que pueda contener los elementos y conexiones para circuitos eléctricos.

Siguiendo el mismo procedimiento descrito en el apartado anterior se crean nuevas páginas para los esquemas eléctricos.

Para crear un esquema, en tipo de página se ha de seleccionar Esquema multipolar (I).

Nueva página de esquema
Eplan esquema
