1.2. Definición de los tags internos del programa

Igual que en la programación, tenemos que definir las variables (tags) que necesitamos para operar con los datos. En nuestro caso definiremos las mismas que tenemos en el sistema remoto (microPLC) para tener una relación directa entre las variables locales y las remotas.

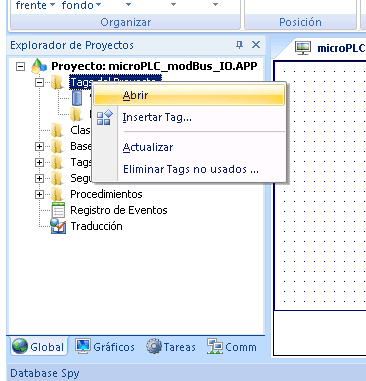

En el Exploarador de Proyectos de la pestaña Global, acedemos con el botón de mano izquierda del ratón sobre la carpeta Tags del Proyecto y seleccionamos Abrir.

Indusoft SCADA, tags

Se abre el editor de Tags del proyecto donde iremos creando nuestras variables de trabajo, de momento solo pondremos las homólogas a las que se encuentra en el microPLC para que ambas reflejen su estado local y remoto.

Nombre: Representa el nombre del tag, en nuestro caso utilizaremos el mismo que en el microPLC para seguir un criterio lógico y no crear confusión pero el nombre puede ser cualquiera.

Matriz: Si queremos crear u array de elementos con el mismo nombre, indicaremos en esta casilla el número de elemento, si se trata de un único elemento ponemos 0.

Tipo: Seleccionar el tipo de dato asociado al tag.

• Booleano
• Entero
• Real
• Cadena

Descripción: (Opcional) Descripción del tag para su documentación.

Ámbito: El ámbito indica el tratamiento que se realizará entre las variables locales y remotas.

• Local: Si el tag tiene diferentes valores entre el sistema local y el remoto.
• Servidor: Cuando el tag tiene el mismo valor en el sistema local y el remoto.

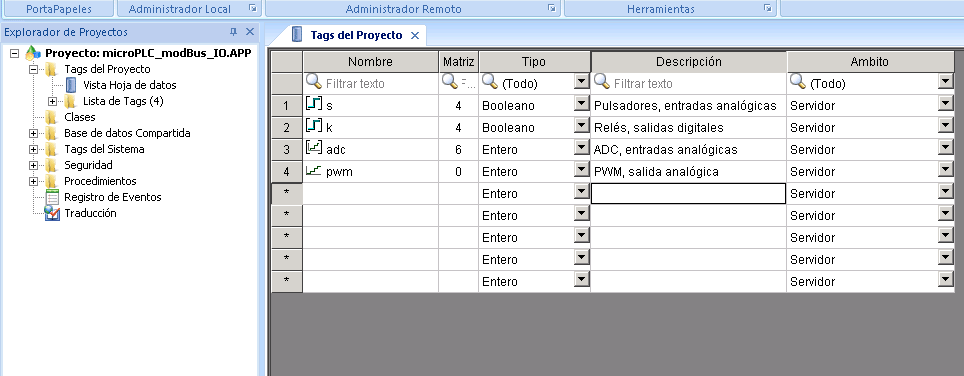

Para el microPLC definiriemos las siguientes variables:

Indusoft SCADA, tags del proyecto microPLC para arduino
