1.1.7. PCB Placa de circuito impreso

El diseño de la placa de circuito impreso (PCB) se ha realizado de una sola cara de cobre, intentando minimizar el número de puentes y vías, sin necesidad de agujeros metalizados. El objetivo es minimizar el coste de la placa y facilitar su desarrollo, de forma que cualquier persona con un mínimo de conocimiento en electrónica pueda montar las placas (PCB) del proyecto, con los elementos que se encuentran en cualquier distribuidor de electrónica, insoladora, placa PCB sensibilizada positiva y ácido (cloruro férrico).

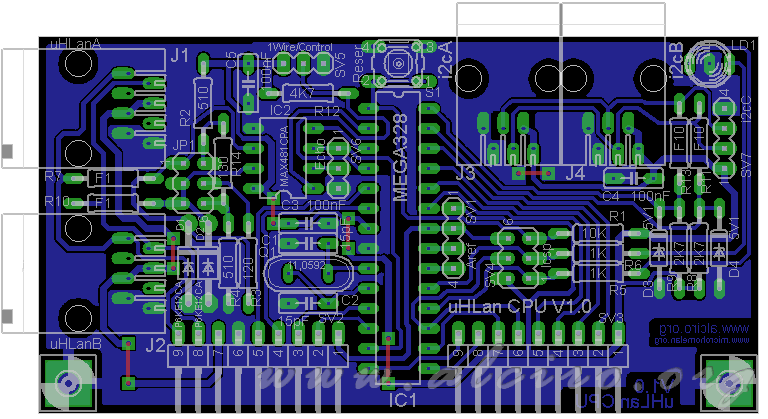

PCB uHLan CPU V1.0

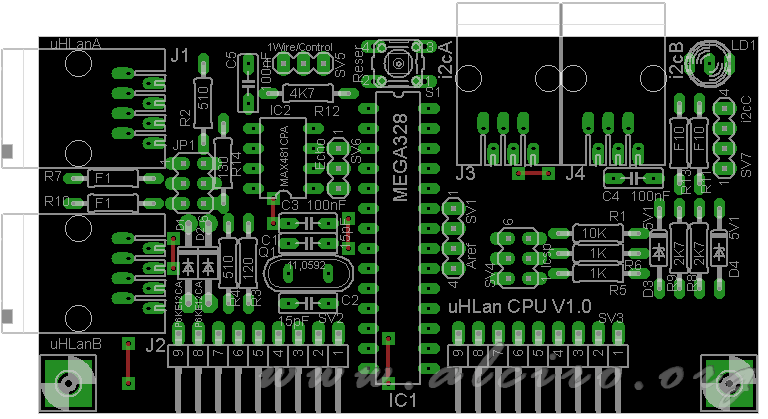

PCB uHLan CPU V1.0 TOP

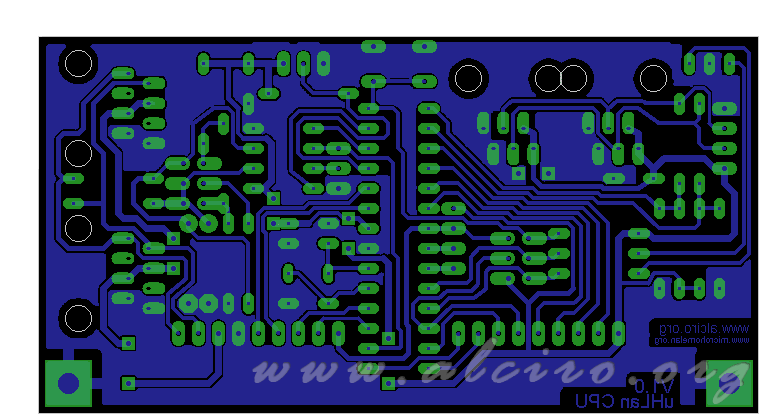

PCB uHLan CPU V1.0 Buttom
