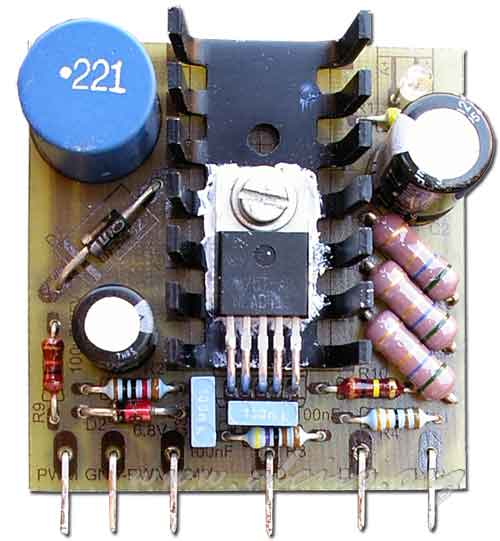

3. Regulador PWM de Diodos Leds (PowerLed)3.1. uHLan PowerLed 3A V1.0Prototipo de circuito regulador de luz PWM (modulación de anchura de pulso, Pulse-width modulation) con control por corriente. Regulador conmutado con límite de corriente de 3 Amperios ajustable entre 0 y 3A según la potencia del diodo Led con el que se trabaje, para obtener un rendimiento energético entre el 80% y el 90%, y aumentar la vida del diodo Led al poder controlar el régimen de trabajo y la temperatura de funcionamiento.  Prototipo de regulador PWM uHLan PowerLed 3A V1.0 de la central domótica 3.1.1. Regulación de la corriente del diodo Led Regulador PWM de diodos leds, PowerLed 3A La limitación de corriente en el regulador PWM conmutado para diodos leds viene determinada por la ecuación:
}\ =\ (\Omega ) "Ecuación de liminitción de corriente por el regulador")
Donde
- I Es el valor de la corriente deseada en amperios.
- Rx Es el valor de la resistencia limitadora formada por R5, R6 y R7.
Por ejemplo para una corriente de 0,8A.
La resistencia necesaria es de 1,875Ω, esta se puede substituir por tres resistencias en paralelo de 5,6Ω de una potencia inferior, formadas por las resistencias R5, R6 y R7 que se muestran en la figura.
Intensidad por el diodo led
En la siguiente tabla se muestra el valor de la resistencia limitadora de corriente Rx y su potencia disipada para diferentes valores de corriente del diodo led. Los valores de resistencias R5, R6 y R7 corresponde a una posible combinación equivalente que tiene el mismo/aproximado valor que la resistencia limitadora Rx.
| I Diodo Led (A) | Rx (Ω) | P Rx (W)
| R5 (Ω) | R6 (Ω) | R7 (Ω) |
| 0,1 | 15 | 0,15 | 15 | - | - |
| 0,2 | 7,5 | 0,3 | 15 | 15 | - |
| 0,3 | 5 | 0,45 | 10 | 10 | - |
| 0,4 | 3,75 | 0,6 | 7,5 | 7,5
| - |
| 0,5 | 3 | 0,75 | 6,8 | 6,8
| 27
|
| 0,6 | 2,5 | 0,9 | 7,5 | 7,5
| 7,5
|
| 0,7 | 2,1428 | 1,05 | 4,3
| 4,3
| - |
| 0,8 | 1,875 | 1,2 | 5,6 | 5,6
| 5,6
|
| 0,9 | 1,6666 | 1,35 | 3,3 | 3,3
| -
|
| 1 | 1,5 | 1,5 | 3,3 | 3,3
| 18
|
| 1,5 | 1 | 2,25 | | | |
| 2 | 0,75 | 3 | | | |
| 2,5 | 0,6 | 3,75 | | | |
| 3 | 0,5 | 4,5 | | | |
