3.2. uHLan PowerLed 1A SMD V1.0

Regulador PWM con control de corriente para diodos leds de potencia de la central domótica, basado en circuito integrado conmutado. Este circuito se caracteriza por la capacidad de programar la corriente de salida del diodo led en pasos de 100mA hasta 1A, un gran rango en la tensión de trabajo que permite al regulador trabajar entre 6 y 60V, permitiendo situar en serie hasta 4 lámparas de diodos Leds. El trabajar a una frecuencia elevada 500KHz permite utilizar componentes de pequeño tamaño reduciéndose considerablemente la medida del PCB y obteniéndose un rendimiento muy elevado, hasta el 95%.

Características

Tensión de alimentación6 a 60V
Corriente de salida máxima1A
Alta eficienciaHasta el 95%
Frecuencia de trabajo500KHz
Tamaño del PCB20 x 47 mm

2011-06-14,  En desarrollo

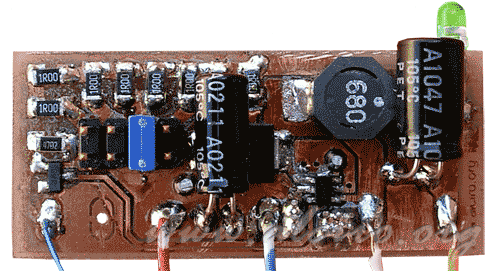

Prototipo de regulador PWM para diodos Leds de la central domótica

Prueba del funcionamiento

A/ Con un diodo led de 10W.

Tensión de Alimentación24V
Intensidad de entrada378mA
Tensión en la carga9.1V
Intensidad en la carga820 mA

Potencia de entrada

P_i\ =\ V_i*I_i\ =\ 24*0,378\ =\ 9,072\ W

Potencia de salida

P_o\ =\ V_o*I_o\ =\ 9.1*0.82\ =\ 7.462\ W

Rendimiento

\eta \ =\ \frac{P_o}{P_i}*100\ =\ \frac{7.462}{9.072}*100\ =\ 82.25%

Temperaturas

ElementoTemperatura
Ambiente26.9ºC
Bobina44ºC
Diodo48ºC
C. Integrado51ºC
Condensador I.40ºC
Condensador O.37ºC
PCB45º

Placa PCB situada en posición horizontal.

B/ Con dos diodos led de 10W en serie.

Tensión de Alimentación24V
Intensidad de entrada643mA
Tensión en la carga18.2V
Intensidad en la carga770 mA

Potencia de entrada

P_i\ =\ V_i*I_i\ =\ 24*0.643\ =\ 15,432\ W

Potencia de salida

P_o\ =\ V_o*I_o\ =\ 18.2*0.77\ =\ 14.014\ W

Rendimiento

\eta \ =\ \frac{P_o}{P_i}*100\ =\ \frac{14.014}{15.432}*100\ =\ 90.81%
