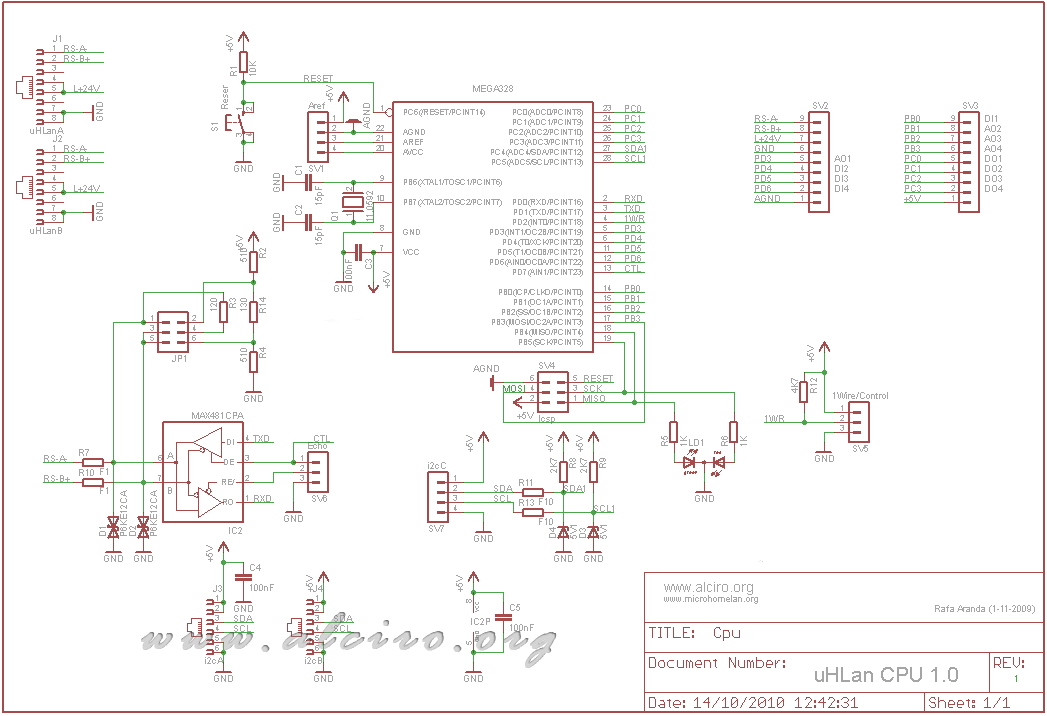

Qty | Value | Device | Parts | Description |
1 | | DUOLED5MM | LD1 | Diodo led doble rojo-verde de 5mm cátodo común |
1 | | MA03-2 | JP1 | Conector de PCB vertical 3 vias x 2 filas paso 2,54mm |
2 | | MA09-1W | SV2, SV3 | Conector de PCB horizontal (90º) 9 vias x 1 filas paso 2,54mm |
2 | 1 | R-EU_0207/10 | R7, R10 | Resistencia fusible de 1Ω ¼ de vatio *Se puede sustituir por una resistencia o un puente, ver documentación |
2 | 1K | R-EU_0207/10 | R5, R6 | Resistencia estándar de ¼ de vatio del 5% |
1 | 1Wire | MA03-1 | SV5 | Conector de PCB vertical 3 vias x 1 fila paso 2,54mm |
2 | 2K7 | R-EU_0207/10 | R8, R9 | Resistencia estándar de ¼ de vatio del 5%
|
1 | 4K7 | R-EU_0207/10 | R12 | Resistencia estándar de ¼ de vatio del 5%
|
2 | 5V1 | ZENER-DIODEDO35Z10 | D3, D4 | Diodo Zener de 0,4W 5.1V BZX79-B5V1 o similar
|
2 | 10 | R-EU_0207/10 | R11, R13 | Resistencia fusible de 10Ω ¼ de vatio *Se pueden sustituir por una resistencia, ver documentación
|
1 | 10K | R-EU_0207/10 | R1 | Resistencia estándar de ¼ de vatio del 5%
|
1 | 11,0592 Mhz
| XTAL/S | Q1 | Cristal de cuarzo de 11,0592 Mhz |
2 | 15pF | C-EU050-025X075 | C1, C2 | Condensador cerámico de 15pF
|
3 | 100nF | C-EU050-025X075 | C3, C4, C5 | Condensador MKT miniatura de 100nF/100V
|
1 | 120 | R-EU_0207/10 | R3 | Resistencia estándar de ¼ de vatio del 5%
|
1 | 130 | R-EU_0207/10 | R14 | Resistencia estándar de ¼ de vatio del 5% |
2 | 510 | R-EU_0207/10 | R2, R4 | Resistencia estándar de ¼ de vatio del 5% |
1 | Aref | MA04-1 | SV1 | Conector de PCB vertical 4 vias x 1 fila paso 2,54mm |
1 | Echo | MA03-1 | SV6 | Conector de PCB vertical 3 vias x 1 fila paso 2,54mm |
1 | Icsp | MA03-2 | SV4 | Conector de PCB vertical 3 vias x 2 filas paso 2,54mm |
1 | MAX481CPA | MAX481CPA | IC2 | Drivers de línea RS-485 compatible con MAX485
|
1 | MEGA328-P | MEGA328-P | IC1 | Microcontrolador ATMEGA-328P de ATMEL (mismo que el arduino)
|
2 | P6KE12CA | P4KEXXC | D1, D2 | Supresor de transitorios de tensión de 12v, 600w bidireccional *Se pueden omitir si la instalación es pequeña
|
1 | Reser | 10-XX | S1 | Micro pulsador para PCB
|
1 | i2cA | 520470-3 | J3 | Conector hembra RJ-11 para PCB 6 vías |
1 | i2cB | 520470-3 | J4 | Conector hembra RJ-11 para PCB 6 vías |
1 | i2cC | MA04-1 | SV7 | Conector de PCB vertical 4 vias x 1 fila paso 2,54mm |
1 | pLanA | 554517-1 | J1 | Conector hembra RJ-45 para PCB 8 vías |
1 | pLanB | 554517-1 | J2 | Conector hembra RJ-45 para PCB 8 vías |
