1.1.2. Buses de conexión
Buses de comunicación de la uHLan CPU 1.0
Los buses de comunicación o expansión de la placa CPU están diseñados para conectar los puertos de entradas y salidas del μcontrolador con las distintas placas base de potencia.

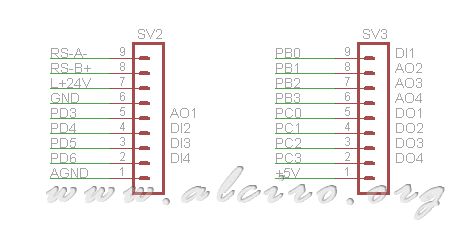

La buses SV2 y SV3 de 9 pins cada uno están formados por un conector macho acodado para C.I. del tipo poste.
Conector SV2
| Número |
Patilla |
Descripción |
Asignación en placa base |
| 1 |
AGND |
Masa analógica |
Masa |
| 2 |
PD6 |
Puerto D pin 6 |
DI4 Entrada digital 4
|
| 3 |
PD5 |
Puerto D pin 5 |
DI3 Entrada digital 3
|
| 4 |
PD4 |
Puerto D pin 4 |
DI2 Entrada digital 2
|
| 5 |
PD3 |
Puerto D pin 3 |
AO1 Salida analógica 1
|
| 6 |
GND |
Masa digital |
Masa |
| 7 |
L+24V |
Alimentación de la red PoE |
Salida 24V, alimentación MB
|
| 8 |
RS-B+ |
Línea RS-485 B |
Conexión adicional por regleta |
| 9 |
RS-A- |
Línea RS-485 A |
Conexión adicional por regleta |
Conector SV3
| Número |
Patilla |
Descripción |
Asignación en placa base |
| 1 |
+5V |
Alimentación digital CPU |
Entrada 5V |
| 2 |
PC3 |
Puerto C pin 3 |
DO4 Salida digital 4 |
| 3 |
PC2 |
Puerto C pin 2 |
DO3 Salida digital 3 |
| 4 |
PC1 |
Puerto C pin 1 |
DO2 Salida digital 2 |
| 5 |
PC0 |
Puerto C pin 0 |
DO1 Salida digital 1 |
| 6 |
PB3 |
Puerto B pin 3 |
AO4 Salida analógica 4
|
| 7 |
PB2 |
Puerto B pin 2 |
AO3 Salida analógica 3
|
| 8 |
PB1 |
Puerto B pin 1 |
AO2 Salida analógica 2
|
| 9 |
PB0 |
Puerto B pin 0 |
DI1 Entrada digital 1
|
1.1.3. Bus de comunicaciones 1-Wire / Control
Bus de comunicación 1-Wire / Control
El conector SW5 formado por un poste de tres pins está destinado a los dispositivos sensores de temperatura que utilizan el protocolo de comunicaciones 1-Wire desarrollado por Dallas Semiconductor (Maxim). Estos dispositivos 1-Wire se comunican a través de un único hilo formando una red de tipo bus, aunque se dispone de 2 pins para la alimentación, los dispositivos pueden alimentarse a trabes de la línea de datos, quedando minimizada su conexión a 2 hilos, datos y masa.
