2.2. uHLan MB 4DI4DO4ALed V1.1

Placa base universal para la central domótica microHomeLan con:

• 4 entradas digitales para pulsadores.
• 4 salidas digitales mediante relés (relays) de 10A / 220V.
• 4 salidas analógicas con reguladores de luz PWM conmutados de Diodos Leds de potencia.

Modificaciones en la versión 1.1

La placa base uHLan MB 4DI4DO4ALed V 1.1 de la central domótica mantiene la compatibilidad de diseño, dimensiones y funcionalidad que la versión 1.0, esta nueva versión se ha modificado para ampliar las siguientes funcionalidades.

Soporte para trabajar con cualquier tensión de alimentación entre 12 y 50V, puede trabajar con 12V, 24V, 48V o con cualquier valor comprendido entre el rango indicado.

Soporte para alimentación redundante, alimentación distribuida en la red domótica.

Soporte para la utilización de distintos relés con tensión de alimentación de 5V, 12V, 24V, ... 48V.

Posibilidad de conectar de 1 a 4 lámparas led en serie por cada salida de los reguladores Led de la central domótica (depende de la tensión de alimentación).

Implementación de dos tipos de conectores, mediante bloques de terminales de conexión estándar o mediante bloques de terminales enchufables.

Múltiples sistemas de sujeción del PCB de la CPU, vertical mediante conectores y escuadras metálicas, horizontal superior y horizontal inferior mediante separadores metálicos, conectores o cables paralelo.

Optimización de la placa de circuito impreso (PCB).

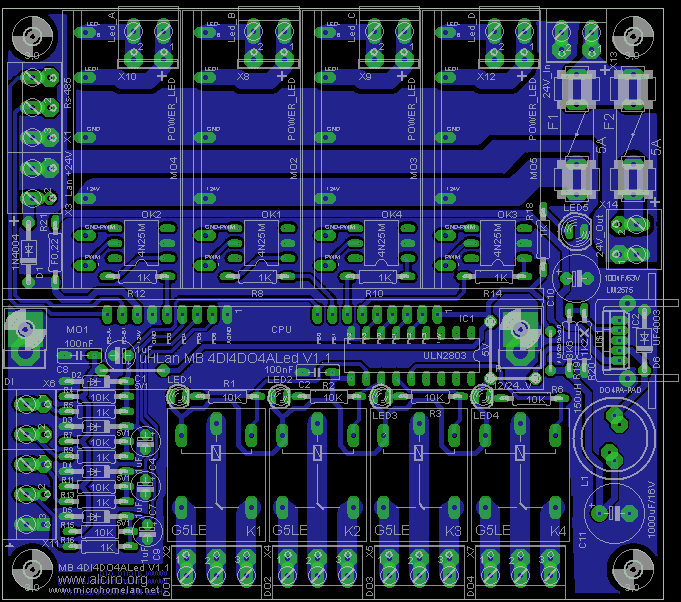

PCB uHLan MB 4DI4DO4ALed V1.1 de la central domótica
