1.3.1. Hybriden von zwei und vier Phasen

Abbildung 2.15. Abschnitt eines Hybrid-Schrittmotor hat zwei Phasen.

Der Einsatz von Zwei-Phasen-Hybrid-Motoren ist stark erweitert, dank seiner Einfachheit und Kontrolle über andere Modelle mit mehreren Stufen. Die Struktur dieses Modell kann in Abbildung 2.15 zu sehen. Dies hat vier Pole im Stator. Pole Wicklung 1 in Reihe mit der Wicklung bildet Pol 3-Phasen, die angeregt verbunden. Die Wicklungen in Reihe der Pole 2 und 4 sind die Phase B

Wenn der Rotor in eine Gleichgewichtslage ist mit einer Phase aufgeregt, Match Polo Zähne eines Statorphase die Zähne der Permanentmagnet Nordpol und der andere Pol Südpol.

Der Betrieb für eine aktive Phase Sequenz in Abbildung 2.16 gezeigt. Im Zustand 1 die Pole der Phase A ist aufgeregt, und die Zähne von Pol 1 ziehen die Läufer Zähne der Nordpol während der Pol 3 auch für die Zähne der Südpol des Rotors angezogen. Wenn der Strom (i) geschaltet ist B (Stand 2), Phase bewegt sich der Rotor ein Viertel der eine Zahnlücke, so dass der Nordpol mit dem Rotor 2 Stator-und Südpol des Rotors mit ausgerichtet 4 der Statorpol. Auch die aktuelle (-i) wird geändert, um die Phase A (Option 3) erzeugt eine weitere Verschiebung des vierten Läufers Zahnlücke, in entgegengesetzten Richtungen ausgerichtet (mit Südpol Pol 1 und Pol 3 mit Nordpol) . Eine weitere aktuelle Schaltzustand (-i) in der Phase B (Stand 4) Erstellung eines neuen Neuausrichtung Bewegung und umgekehrt die Pole dieser Phase mit dem Rotor. Rückkehr zum Zustand 1 (i) hat der Rotor 4 Schritte von einem Viertel des Raumes eines Zahnes. Daraus können wir ableiten, dass der Winkel der Schritt ist:

(2.3)

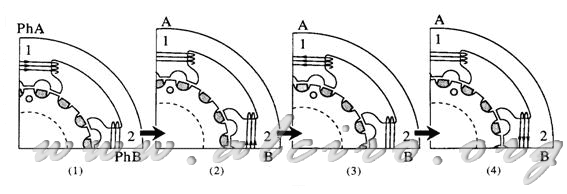

Abbildung 2.16. Betrieb einer aktiven Phase ein Hybrid aus zwei Phasen.

Die Struktur des Zwei-Phasen-Motor in Abbildung 2.15 dargestellt ist wenig genutzt wird und die erzeugte Kraft ist nicht symmetrisch um die Achse. Ein Motor Modell verwendet, 200 Schritte pro Umdrehung und acht Pole im Stator in Abbildung 2.17 gezeigt. Der Anstieg um vier Pole für jede der Phasen, um den Stator in dieser Struktur verteilt erzeugt das Drehmoment erzeugt wird symmetrisch über die Oberfläche des Rotors. Ein Teil dieser Motor kann in Abbildung 2.18 zu sehen.

Ein Vier-Phasen-Motor kann nach dem Vorbild der Struktur in Abbildung 2.17 gezeigt gebaut werden, die Zusammenführung von Gegensätzen in einer Stufe. Diese Art von Motor es ist selten zu finden, da die Steuerschaltung steigt mit der Anzahl der Phasen

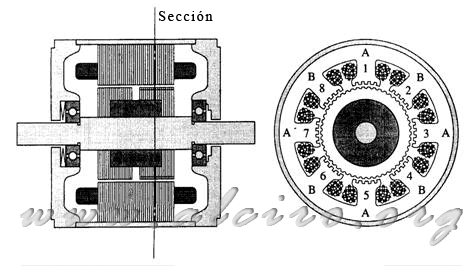

Abbildung 2.17. Hybrid-Motor von acht Pole.
