2.2.4. Ausgleichen mechanische Trägheit (Dämpfer)

Ein Verfahren zur Kompensation der Reaktion auf einen einzigen Schritt ist die zusätzliche Reibung (Drehmoment proportional zur Drehzahl) des Motors, um die Schwingungen des Rotors zu reduzieren einzuführen. Obwohl das Ergebnis in der Verbesserung ist sehr bedeutendem Umfang überschritten, ist der Einsatz dieser Kompensatoren unbefriedigend, dass die Arbeit bei hohen Frequenzen durch das Reibmoment, Beschleunigung und Verzögerung auch stark beeinträchtigt ist begrenzt.

Abbildung 3.16. Kompensator Frühjahr Trägheit Reibung.

Abbildung 3.17. Kompensator Trägheit Reibung Magnetlager.

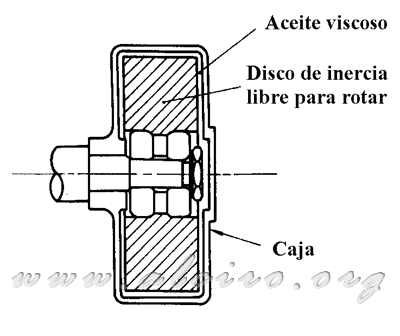

Abbildung 3.18. Kompensator Trägheit Reibung viskose Reibung.

Es gibt drei grundlegende Modelle, die Trägheit Kompensator Feder-Reibung, Abbildung 3.16, magnetische Reibung Trägheit, Abbildung 3.17 und Trägheit Kompensator viskose Reibung, Abbildung 3.18. Mit all diesen (Dämpfer) führt eine Reibung Last auf die Motorwelle, die Schwingungen, dass die mechanischen Resonanzen erzeugen Grenze und ließ ihn frei drehen bei Betrieb mit konstanter Geschwindigkeit. Die Optimierung der Trägheit, dass die Verkleidung hat, muss das System ein großes Problem angepasst werden.
